低組裝型滾珠直線導軌EG系列

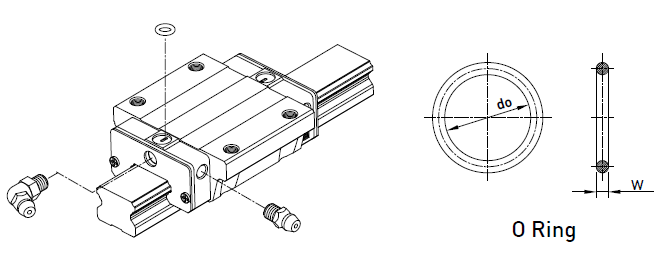

油嘴位置

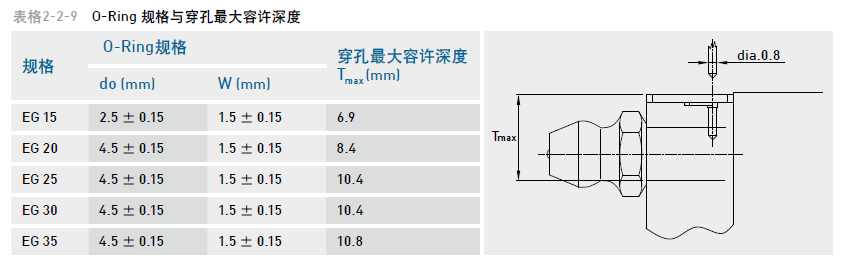

依客戶需要在滑塊前端或后端裝上油嘴以供手動打油，EG系列特別在端蓋側邊預留側油孔位置安裝油嘴(一般為直油嘴)，提供側向打油，側向打油的位置建議在非側基準邊，但若有特殊需要亦可放在側基準邊。客戶如有上述側向打油需求請與我們聯絡。EG系列在端蓋頂端亦預留上油孔位置，客戶若欲從端蓋上方供油，須使用直徑0.8mm的金屬針以預熱的方式，在指定位置將上油孔穿通，再將密封環安裝于凹處即可，避免使用鉆頭穿通上油孔，碎屑有污染油道的危險。使用接管方式自動供潤滑油脂之直線導軌，則可依連接管型式選用安裝油管接頭。

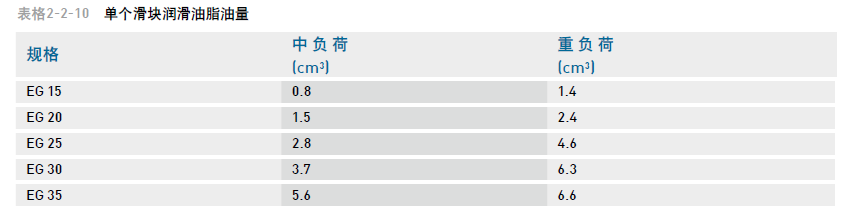

? 單個滑塊填滿潤滑油脂油量

潤滑頻率
每運行100km，或每3至6個月確認一次油脂。

(2) 潤滑油
建議使用油黏滯力約為32~150cSt之潤滑油潤滑直線導軌，客戶可先跟我們說明需要使用油潤滑，出貨之直線導軌將不會封入潤滑油脂。

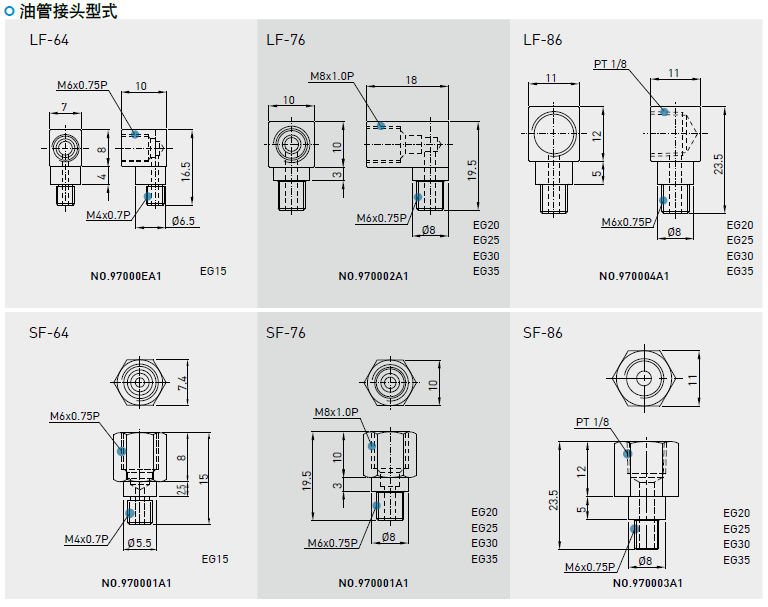

? 油管接頭型式
